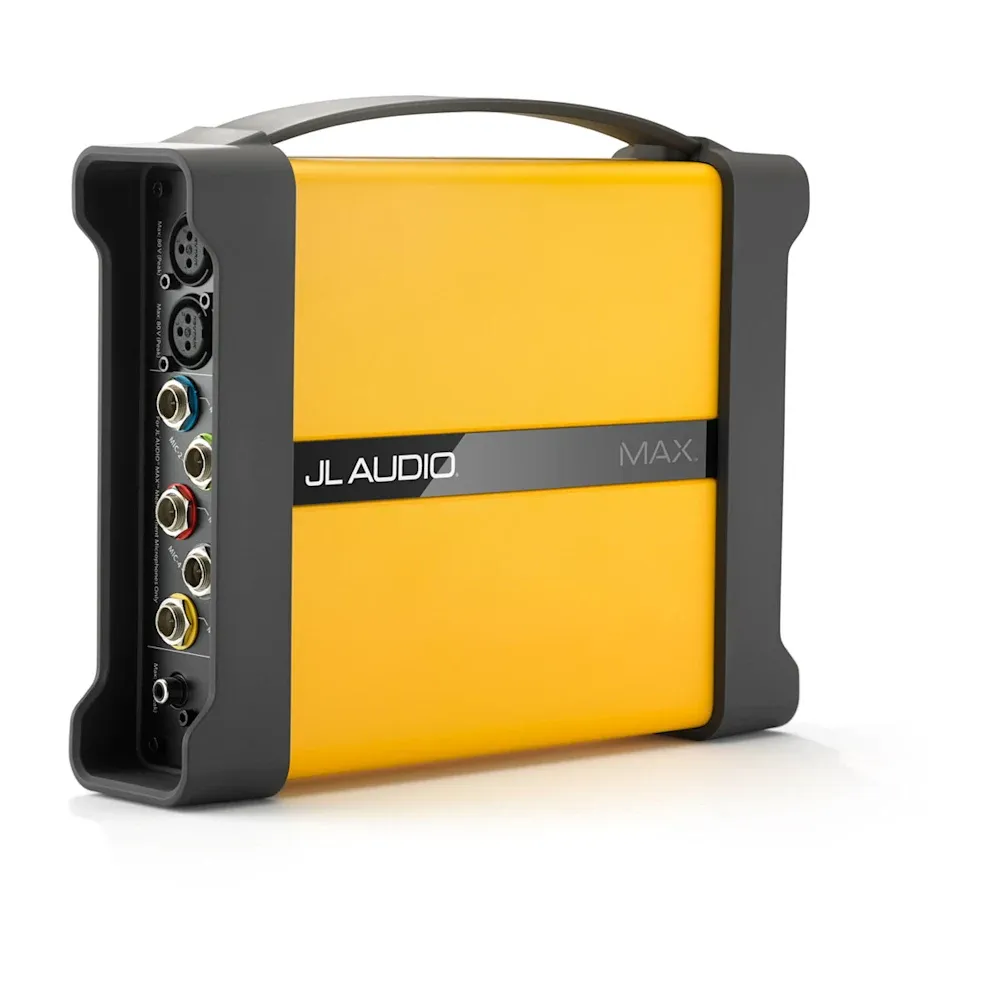

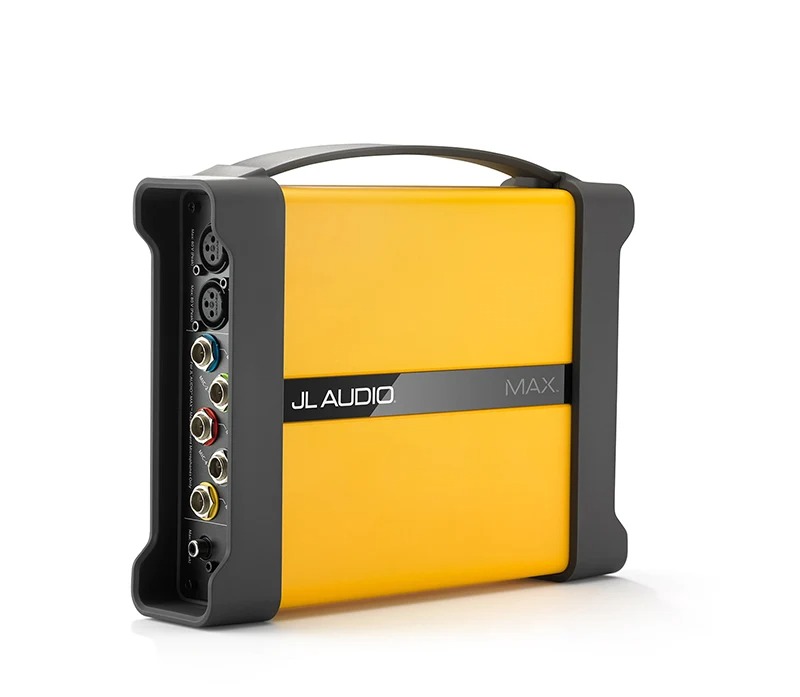

JL Audio MAX Ses Ölçüm Sistemi (MAX KIT)

Bu ürünü ilk yorumlayan siz olun

Stok Kodu: 010-03028-00

Havale ile ödemelerde %5 indirim

Fiyatlar için arayınız

JL Audio

Adet:

*Garmin Connect’e tanımlanan ürünler iade alınamamaktadır.

JL Audio MAX

HERHANGİ BİR SES SİSTEMİNİ AYAR YAP, TEST ET, SORUN GİDER VE ANALİZ ET

MAX, 5 mikrofonlu profesyonel sınıf çift Hızlı Fourier Dönüşümü (FFT) ölçüm sistemidir. Genel ses sistemi ölçümü, DSP ile sistem ayarı, sorun giderme ve ekipman testi ile OEM entegrasyon zorluklarını çözmek için idealdir. MAX, ev, araba, deniz ve profesyonel ses uygulamalarında çok sayıda kullanım alanına sahiptir.

JL Audio MAX

GERÇEK DÜNYA KOŞULLARINDA SES DSP ÜRÜNLERİNİ AYAR YAPMAYI KOLAYLAŞTIRIR

JL Audio MAX

5 MİKROFONLU ORTALAMA, YARARLI GERÇEK DÜNYA ÖLÇÜMLERİ SUNAR

JL Audio MAX

DOĞRULUK, ÇOK DAHA PAHALI PROFESYONEL TEST SİSTEMLERİYLE EŞDEĞERDİR

JL Audio MAX

SESİN 3 TEMEL DİREĞİNİ HASSAS BİR ŞEKİLDE ANALİZ EDER: SEVİYE, FREKANS VE ZAMAN

JL Audio MAX

MAX VE TüN® 4 YAZILIMI BİRLİKTE, HERHANGİ BİR SES SİSTEMİNİ TAM DETAYLA GERÇEK ZAMANLI ANALİZ EDER

JL Audio MAX

DAHİLİ USB HUB, BİLGİSAYAR VE DSP AMPLİFİKATÖRLERİNE BAĞLANTIYI BASİTLEŞTİRİR

JL Audio MAX

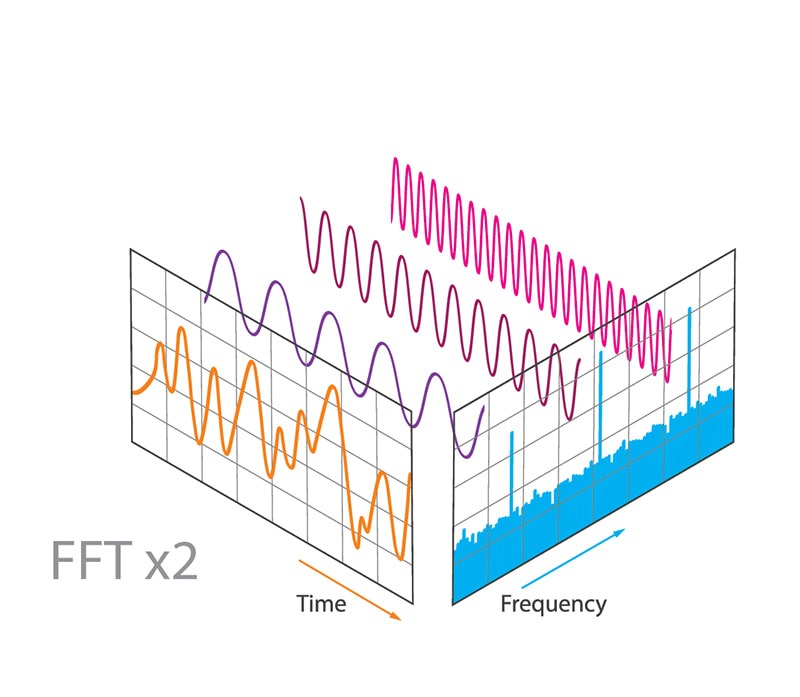

ÇİFT FFT ANALİZİ

5 adede kadar eşzamanlı transfer fonksiyonunun çift FFT ölçümlerini gerçekleştirir; büyüklük (frekans tepkisi), faz, dürtü tepkisi (gecikme) ve koherans (gürültü bağışıklığı) için hassas görüntüler sunar.

JL Audio MAX

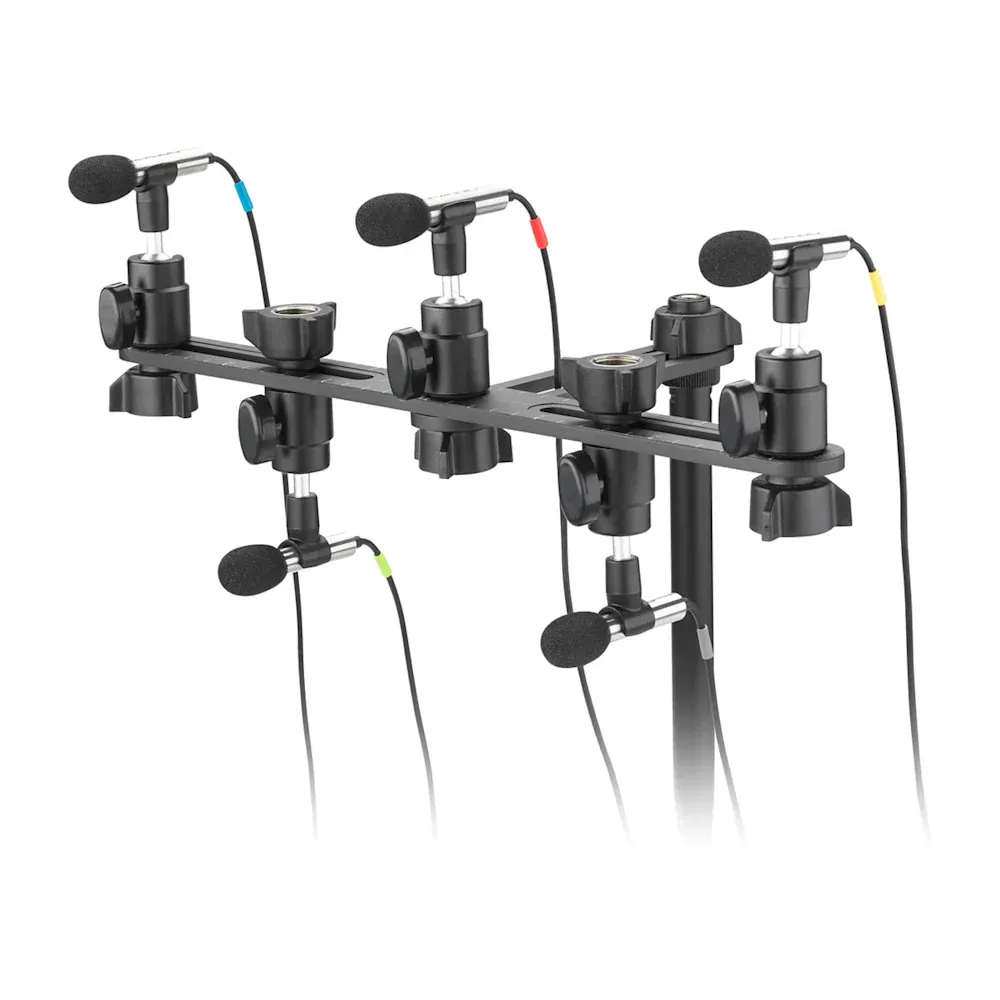

5 MİKROFON DİZİSİ

Dahil olan 5 adede kadar mikrofon, seviye ve frekans tepkisi (Gerçek Zamanlı Ses (RTA) ve spektrograf) için tek FFT ölçümleri yapmak üzere çoklanabilir.

JL Audio MAX

GENİŞ GİRİŞ YELPAZESİ

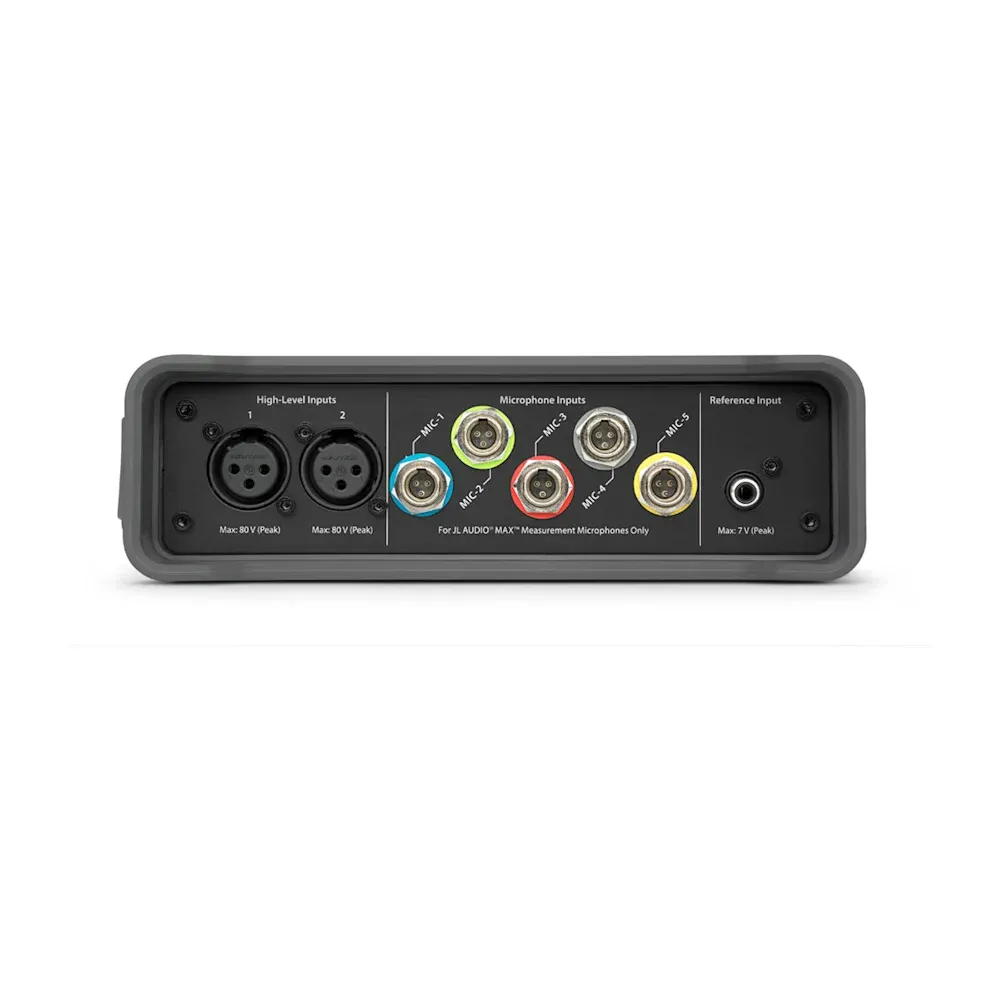

İhtiyacınız olan girişlerle her şeyi bir araya getirin — 5 adede kadar mikrofon, yüksek seviyeli analog sinyaller (80 volta kadar), düşük seviyeli analog sinyaller (7 volta kadar) ve optik dijital sinyaller (S/PDIF).

JL Audio MAX

ÇOKLU SİNYAL ÇIKIŞLARI

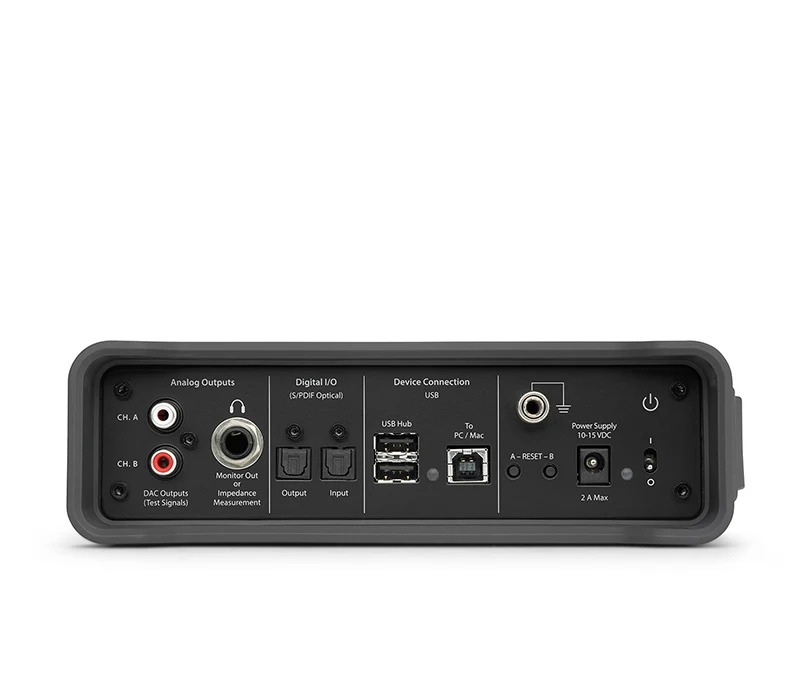

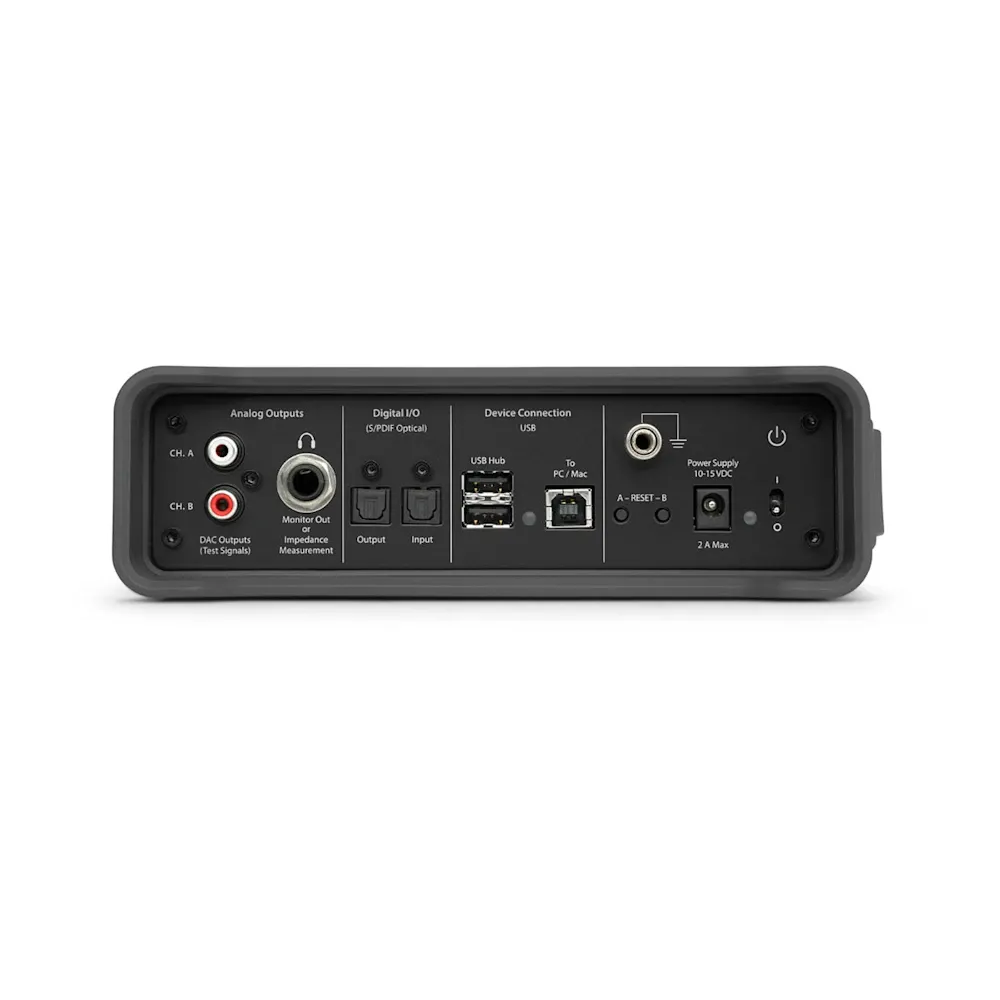

Dahili dijital-analog dönüştürme, analog hat seviyesi çıkışlarını ve kulaklık çıkışlarını besler, ayrıca optik dijital çıkış (S/PDIF) sağlar.

JL Audio MAX

BASİT VXi/MVi AMPLİFİKATÖR KURULUMU

VXi ve MVi amplifikatör kullanıcıları için, MAX ses ölçüm sistemi, amplifikatör DSP kontrollerinin tam entegrasyonunu sunarak tek bir bilgisayar ve tek bir yazılım uygulaması ile ölçümleri kolaylaştırır: TüN 4.

JL Audio MAX

BİR KİTE SIĞAR

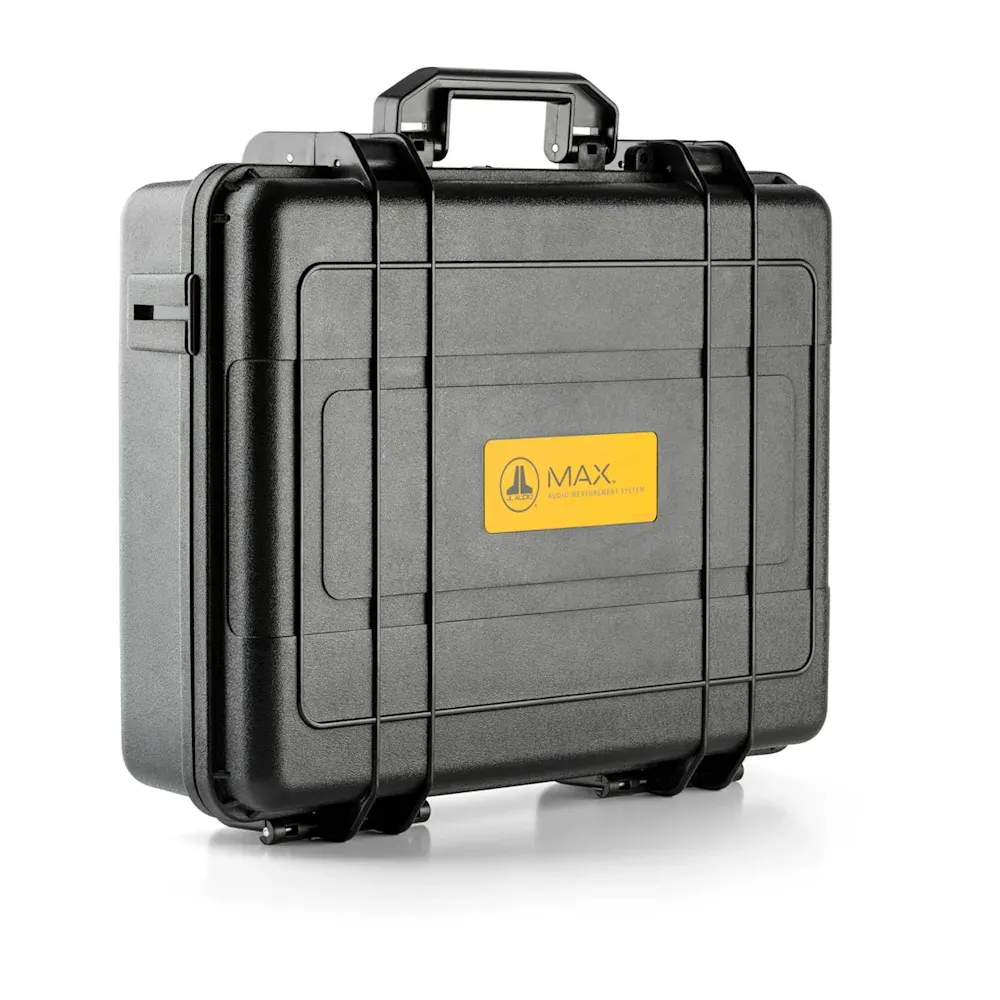

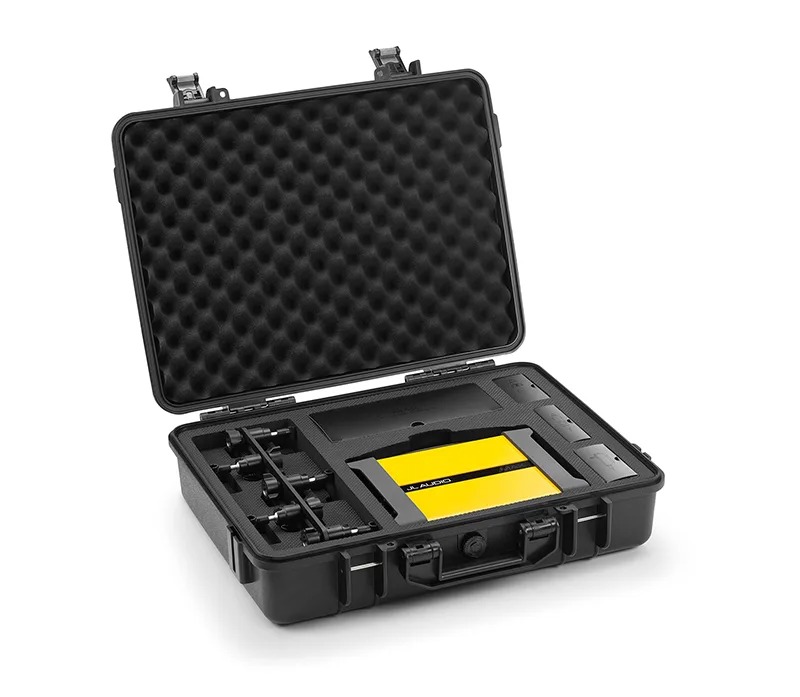

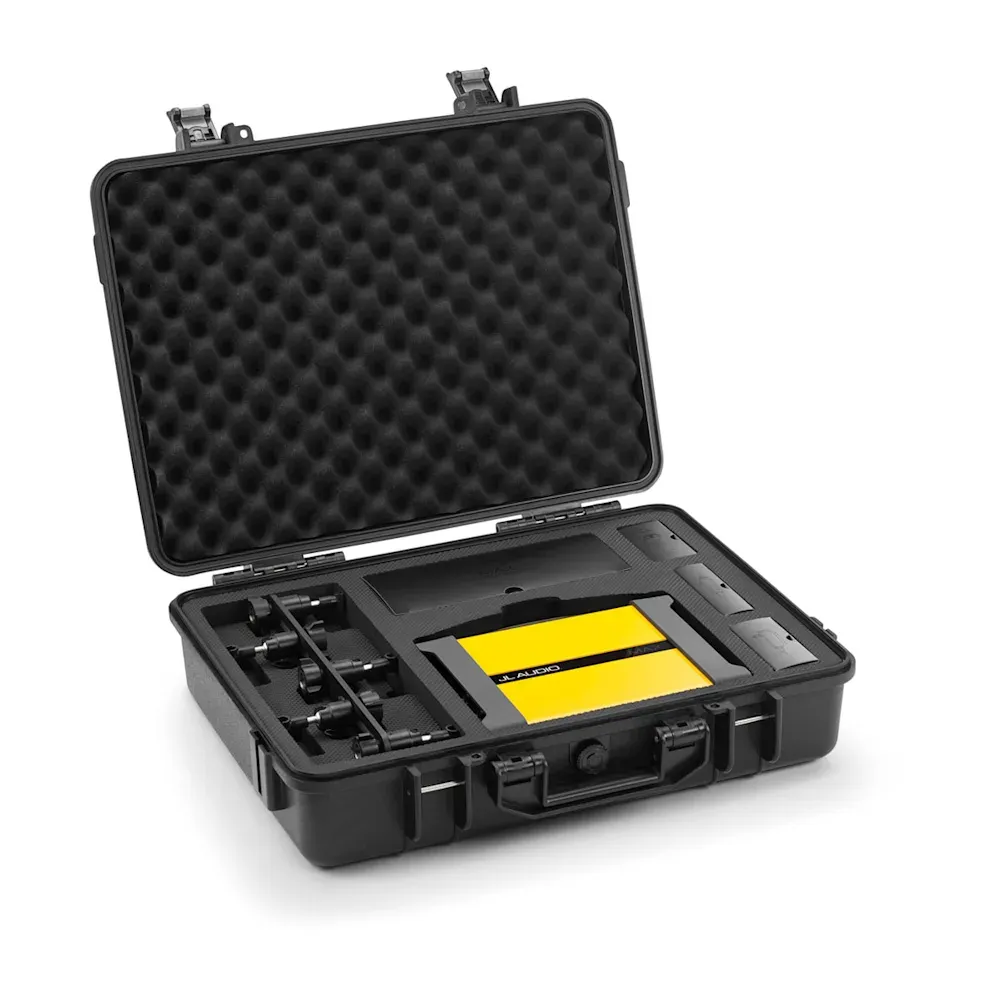

Tüm donanım, montaj aksesuarları ve kablolar, kilitlenebilir, suya dayanıklı bir sert çantaya sığar. Empedans ve elektriksel ölçüm için isteğe bağlı bir prob kiti ayrı satılır.

TEKNOLOJİ ÖZELLİKLERİ

JL Audio MAX

OTOMATİK GERÇEK GECİKME

VXi/MVi kanal gecikmelerini hızla ayarlayın — diğer yöntemlerden çok daha hassas bir şekilde.

JL Audio MAX

OTOMATİK EKOLAYZIR AYARI (EQ)

Ekolayzırı basitleştirmek için, bu özellik VXi/MVi parametrik EQ'larını saniyeler içinde seçtiğiniz hedefe ayarlar.

JL Audio MAX

KOLAY MANUEL EQ AYARLARI

Gerçek zamanlı görsel geri bildirimle hassas manuel EQ ayarlamaları yapın.

JL Audio MAX

DAHİLİ SİNYAL TEST JENERATÖRÜ

MAX, test için bir giriş sinyali sağlar — ayrıca WAV dosyası oynatma özelliği sunar.

JL Audio MAX

EV SESİ/TİYATRO

Subwoofer yerleşimleri için oda modlarını test edin ve crossover ile faz kontrollerini ayarlayın.

JL Audio MAX

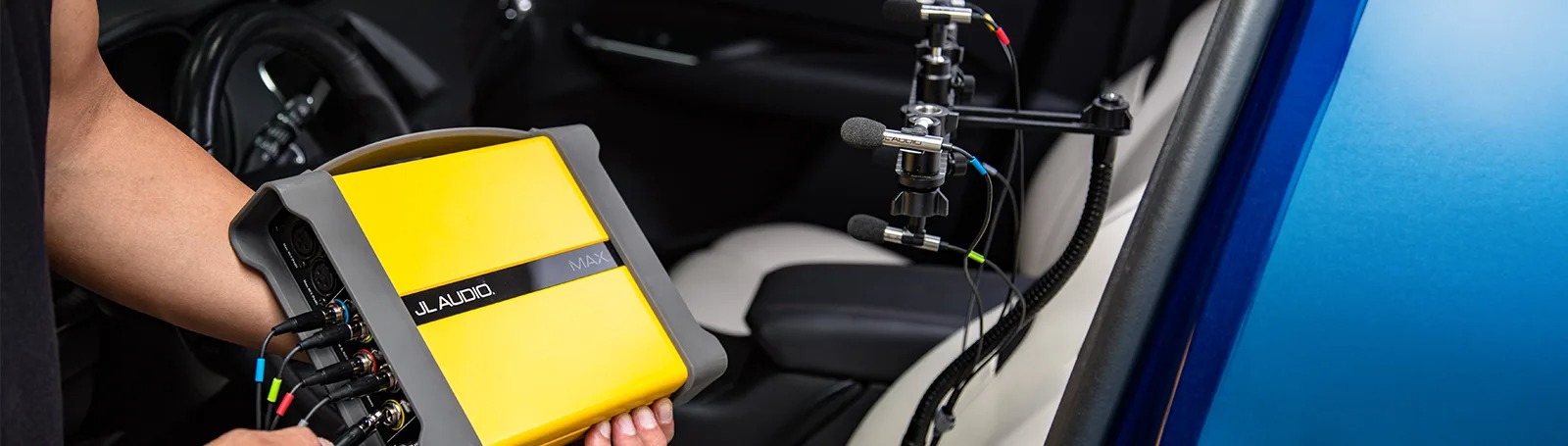

ARAÇ SES UYGULAMALARI

Mikrofon dizisi ve TüN yazılımı, araç ses DSP ürünlerinin ayarını kolaylaştırmak için çalışır.

JL Audio MAX

TEKNE VE KARAVAN UYGULAMALARI

Ses kurulumunda bireysel veya birden fazla bölgeyi frekans tepkisi ve seviye açısından değerlendirin.

JL Audio MAX

SES VERİLERİNİ YAKALAMA

RTA ölçümleri, daha sonra görüntüleme ve veri analizi için yakalanabilir.

Mühendislik geliştirmeleri devam etmekte olup, resimler, videolar ve teknik özellikler bu değişiklikleri yansıtmayabilir.

Detaylar
Teknik Özellikler
PAKET İÇERİĞİ
Aksesuarlar
Uyumlu Cihazlar
İlgili Ürünler

JL Audio MAX

HERHANGİ BİR SES SİSTEMİNİ AYAR YAP, TEST ET, SORUN GİDER VE ANALİZ ET

JL Audio MAX

GERÇEK DÜNYA KOŞULLARINDA SES DSP ÜRÜNLERİNİ AYAR YAPMAYI KOLAYLAŞTIRIR

JL Audio MAX

5 MİKROFONLU ORTALAMA, YARARLI GERÇEK DÜNYA ÖLÇÜMLERİ SUNAR

JL Audio MAX

DOĞRULUK, ÇOK DAHA PAHALI PROFESYONEL TEST SİSTEMLERİYLE EŞDEĞERDİR

JL Audio MAX

SESİN 3 TEMEL DİREĞİNİ HASSAS BİR ŞEKİLDE ANALİZ EDER: SEVİYE, FREKANS VE ZAMAN

JL Audio MAX

MAX VE TüN® 4 YAZILIMI BİRLİKTE, HERHANGİ BİR SES SİSTEMİNİ TAM DETAYLA GERÇEK ZAMANLI ANALİZ EDER

JL Audio MAX

DAHİLİ USB HUB, BİLGİSAYAR VE DSP AMPLİFİKATÖRLERİNE BAĞLANTIYI BASİTLEŞTİRİR

JL Audio MAX

ÇİFT FFT ANALİZİ

JL Audio MAX

5 MİKROFON DİZİSİ

Dahil olan 5 adede kadar mikrofon, seviye ve frekans tepkisi (Gerçek Zamanlı Ses (RTA) ve spektrograf) için tek FFT ölçümleri yapmak üzere çoklanabilir.

JL Audio MAX

GENİŞ GİRİŞ YELPAZESİ

JL Audio MAX

ÇOKLU SİNYAL ÇIKIŞLARI

Dahili dijital-analog dönüştürme, analog hat seviyesi çıkışlarını ve kulaklık çıkışlarını besler, ayrıca optik dijital çıkış (S/PDIF) sağlar.

JL Audio MAX

BASİT VXi/MVi AMPLİFİKATÖR KURULUMU

JL Audio MAX

BİR KİTE SIĞAR

Tüm donanım, montaj aksesuarları ve kablolar, kilitlenebilir, suya dayanıklı bir sert çantaya sığar. Empedans ve elektriksel ölçüm için isteğe bağlı bir prob kiti ayrı satılır.

TEKNOLOJİ ÖZELLİKLERİ

JL Audio MAX

OTOMATİK GERÇEK GECİKME

VXi/MVi kanal gecikmelerini hızla ayarlayın — diğer yöntemlerden çok daha hassas bir şekilde.

JL Audio MAX

OTOMATİK EKOLAYZIR AYARI (EQ)

Ekolayzırı basitleştirmek için, bu özellik VXi/MVi parametrik EQ'larını saniyeler içinde seçtiğiniz hedefe ayarlar.

JL Audio MAX

KOLAY MANUEL EQ AYARLARI

Gerçek zamanlı görsel geri bildirimle hassas manuel EQ ayarlamaları yapın.

JL Audio MAX

DAHİLİ SİNYAL TEST JENERATÖRÜ

MAX, test için bir giriş sinyali sağlar — ayrıca WAV dosyası oynatma özelliği sunar.

JL Audio MAX

EV SESİ/TİYATRO

Subwoofer yerleşimleri için oda modlarını test edin ve crossover ile faz kontrollerini ayarlayın.

JL Audio MAX

ARAÇ SES UYGULAMALARI

Mikrofon dizisi ve TüN yazılımı, araç ses DSP ürünlerinin ayarını kolaylaştırmak için çalışır.

JL Audio MAX

TEKNE VE KARAVAN UYGULAMALARI

Ses kurulumunda bireysel veya birden fazla bölgeyi frekans tepkisi ve seviye açısından değerlendirin.

JL Audio MAX

SES VERİLERİNİ YAKALAMA

RTA ölçümleri, daha sonra görüntüleme ve veri analizi için yakalanabilir.

Mühendislik geliştirmeleri devam etmekte olup, resimler, videolar ve teknik özellikler bu değişiklikleri yansıtmayabilir.

Ürün özellikleri

Öznitelik Adı	Öznitelik değeri
Genel
GÜÇ KAYNAĞI	12 VDC nominal (10-15 VDC aralığı)
Girişler \| Yüksek Seviyeli Girişler 1 & 2
Pim Konfigürasyonu	XLR (Pim 1-Toprak, Pim 2-Sinyal +, Pim 3-Sinyal -)
Giriş Empedansı	73 kΩ
Flatness ± 0.1 dB	5 Hz-15 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Flatness ± 0.5 dB	5 Hz-20 kHz @ 44.1 kSR \| 5 Hz-22 kHz @ 48 kSR \| 5 Hz-35 kHz @ 96 kSR
Crosstalk, 5 Hz-20 kHz	≤ –95 dB
Crosstalk @ 1 kHz	≤ –110
THD @ 1 kHz	≤ 0.0012%
THD+N, 5 Hz-20 kHz	≤ 0.035%
ADC Boşluk Payı	-4.84 dBFS @ 80 VAC tepe (56.57 Vrms sinüs) (diferansiyel sürülmüş), -4.84 dBFS @ 80 VAC tepe (56.57 Vrms sinüs) (diferansiyel sürülmüş)
Maksimum DC Ofset Seviyesi	50 VDC, Pim 2 veya 3 Toprağa, Pim 1 - DC
Girişler \| Unbalanced Mikrofon Girişleri (1, 2, 3, 4, 5)
Pim Konfigürasyonu	Mini-XLR (Pim 1-Toprak, Pim 2-Sinyal +, Pim 3-2 VDC)
Giriş Empedansı	2.2 kΩ
Flatness ± 0.5 dB	0 Hz-10 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Crosstalk, 5 Hz-20 kHz	≤ –115 dB
Crosstalk @ 1 kHz	≤ – 120 dB
THD @ 1 kHz	≤ 0.0009%
THD+N, 5 Hz-20 kHz	≤ 0.01%
Girişler \| RCA Dengeli (Referans Giriş)
Pim Konfigürasyonu	RCA Dişi (Merkez Pimi-Sinyal +, Gövde-Sinyal –)
Giriş Empedansı	~100 kΩ
Flatness ± 0.1 dB	5 Hz-15 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Flatness ± 0.5 dB	5 Hz-20 kHz @ 44.1 kSR \| 5 Hz-22 kHz @ 48 kSR \| 5 Hz-35 kHz @ 96 kSR
THD @ 1 kHz	≤ 0.005%
THD+N, 5 Hz-20 kHz	≤ 0.035%
Girişler \| S/PDIF Dijital Giriş (Optik)
Konektör	TOSLINK
Örnekleme Hızları	8 kHz-216 kHz
Bit Derinlikleri	8-24 bit PCM
Çıkışlar \| DAC Çıkışı
Konektörler	Unbalanced RCA
Çıkış Empedansı	200 Ω
Çıkış Seviyesi @ 0 dBFS (RMS)	4V
Flatness ± 0.1 dB	5 Hz-10 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Flatness ± 1 dB	5 Hz-20 kHz @ 44.1 kSR \| 5 Hz-22 kHz @ 48 kSR \| 5 Hz-35 kHz @ 96 kSR
Crosstalk, 5 Hz-20 kHz	≤ –95 dB
Crosstalk @ 1 kHz	≤ –110 dB
THD @ 1 kHz	~0.0014%
THD+N, 5 Hz-20 kHz	≤ 0.032%
Çıkışlar \| S/PDIF Dijital Çıkış (Optik)
Konektör	TOSLINK
Örnekleme Hızları	44.1 kHz-96 kHz
Bit Derinlikleri	24 bit PCM
Çıkış Seviyesi	Sinyal Jeneratörü seviye kontrolü tarafından belirlenir

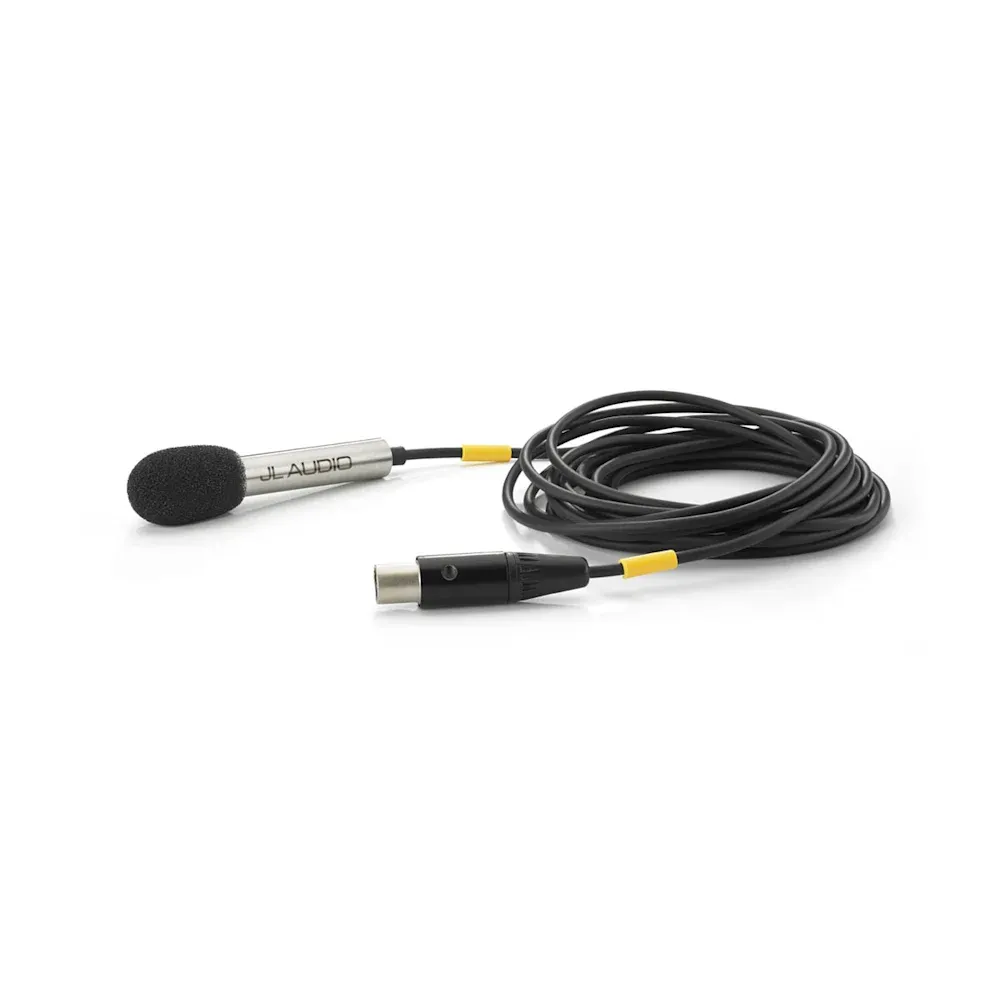

Mikrofonlar
Boyut, Tür	1/4", ön-polarize elektret (çok yönlü)
Flatness ± 1 dB	50 Hz-10 kHz @ 44.1k SR, 48k SR, 96k SR
Flatness ± 2 dB	5 Hz - ≥ 20 kHz @ 44.1k SR, 48k SR, 96k SR
Maksimum Giriş SPL	130 dB SPL @ 1 kHz ile ≤ %2 THD

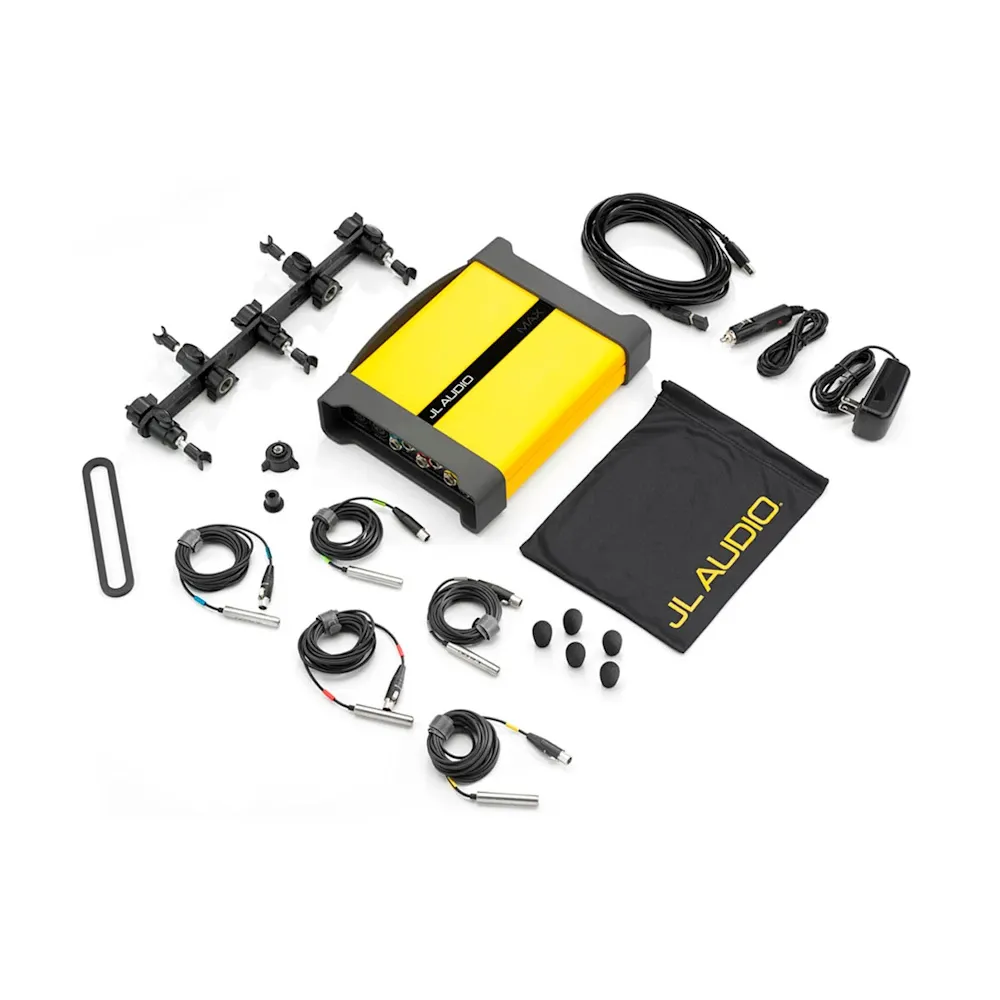

MAX™ donanım arayüzü
Çıkarılabilir rüzgar koruyuculu beş ölçüm mikrofonu
Montaj aksesuarlarıyla çoklu mikrofon sabitleyici
USB A/B kablosu
12V DC güç kablosu
AC güç adaptörü
Yumuşak aksesuar saklama çantası
Suya dayanıklı sert çanta

Ürün özellikleri

Öznitelik Adı	Öznitelik değeri
Genel
GÜÇ KAYNAĞI	12 VDC nominal (10-15 VDC aralığı)
Girişler \| Yüksek Seviyeli Girişler 1 & 2
Pim Konfigürasyonu	XLR (Pim 1-Toprak, Pim 2-Sinyal +, Pim 3-Sinyal -)
Giriş Empedansı	73 kΩ
Flatness ± 0.1 dB	5 Hz-15 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Flatness ± 0.5 dB	5 Hz-20 kHz @ 44.1 kSR \| 5 Hz-22 kHz @ 48 kSR \| 5 Hz-35 kHz @ 96 kSR
Crosstalk, 5 Hz-20 kHz	≤ –95 dB
Crosstalk @ 1 kHz	≤ –110
THD @ 1 kHz	≤ 0.0012%
THD+N, 5 Hz-20 kHz	≤ 0.035%
ADC Boşluk Payı	-4.84 dBFS @ 80 VAC tepe (56.57 Vrms sinüs) (diferansiyel sürülmüş), -4.84 dBFS @ 80 VAC tepe (56.57 Vrms sinüs) (diferansiyel sürülmüş)
Maksimum DC Ofset Seviyesi	50 VDC, Pim 2 veya 3 Toprağa, Pim 1 - DC
Girişler \| Unbalanced Mikrofon Girişleri (1, 2, 3, 4, 5)
Pim Konfigürasyonu	Mini-XLR (Pim 1-Toprak, Pim 2-Sinyal +, Pim 3-2 VDC)
Giriş Empedansı	2.2 kΩ
Flatness ± 0.5 dB	0 Hz-10 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Crosstalk, 5 Hz-20 kHz	≤ –115 dB
Crosstalk @ 1 kHz	≤ – 120 dB
THD @ 1 kHz	≤ 0.0009%
THD+N, 5 Hz-20 kHz	≤ 0.01%
Girişler \| RCA Dengeli (Referans Giriş)
Pim Konfigürasyonu	RCA Dişi (Merkez Pimi-Sinyal +, Gövde-Sinyal –)
Giriş Empedansı	~100 kΩ
Flatness ± 0.1 dB	5 Hz-15 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Flatness ± 0.5 dB	5 Hz-20 kHz @ 44.1 kSR \| 5 Hz-22 kHz @ 48 kSR \| 5 Hz-35 kHz @ 96 kSR
THD @ 1 kHz	≤ 0.005%
THD+N, 5 Hz-20 kHz	≤ 0.035%
Girişler \| S/PDIF Dijital Giriş (Optik)
Konektör	TOSLINK
Örnekleme Hızları	8 kHz-216 kHz
Bit Derinlikleri	8-24 bit PCM
Çıkışlar \| DAC Çıkışı
Konektörler	Unbalanced RCA
Çıkış Empedansı	200 Ω
Çıkış Seviyesi @ 0 dBFS (RMS)	4V
Flatness ± 0.1 dB	5 Hz-10 kHz @ 44.1 kSR, 48 kSR, 96 kSR
Flatness ± 1 dB	5 Hz-20 kHz @ 44.1 kSR \| 5 Hz-22 kHz @ 48 kSR \| 5 Hz-35 kHz @ 96 kSR
Crosstalk, 5 Hz-20 kHz	≤ –95 dB
Crosstalk @ 1 kHz	≤ –110 dB
THD @ 1 kHz	~0.0014%
THD+N, 5 Hz-20 kHz	≤ 0.032%
Çıkışlar \| S/PDIF Dijital Çıkış (Optik)
Konektör	TOSLINK
Örnekleme Hızları	44.1 kHz-96 kHz
Bit Derinlikleri	24 bit PCM
Çıkış Seviyesi	Sinyal Jeneratörü seviye kontrolü tarafından belirlenir
Mikrofonlar
Boyut, Tür	1/4", ön-polarize elektret (çok yönlü)
Flatness ± 1 dB	50 Hz-10 kHz @ 44.1k SR, 48k SR, 96k SR
Flatness ± 2 dB	5 Hz - ≥ 20 kHz @ 44.1k SR, 48k SR, 96k SR
Maksimum Giriş SPL	130 dB SPL @ 1 kHz ile ≤ %2 THD
